Тип капиллярных матов - Type K.U

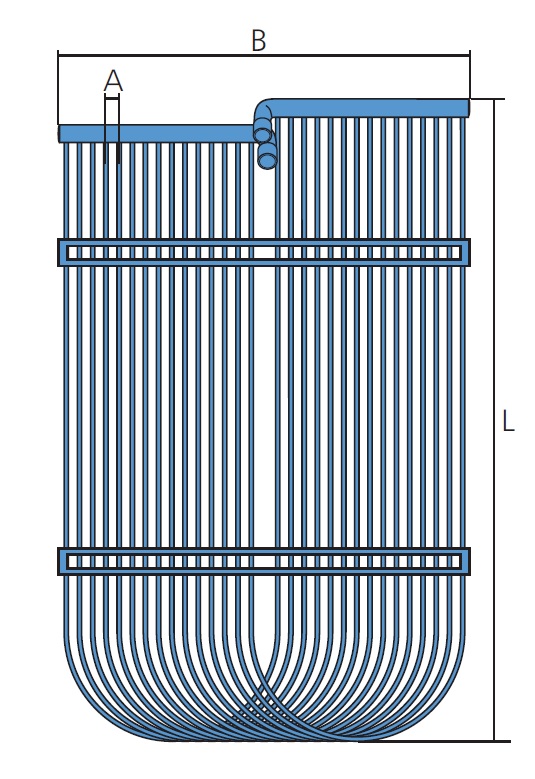

Капиллярный мат K.U10
Область применения: Металлический кассетный потолок Материал: Сополимер полипропилена
Тип 3, DIN 8078Ø Коллектора: 20 x 2 мм Ø Капиллярной трубки: 3,35 x 0,5 мм Расстояние между
капиллярными трубками (A):
10 мм Длина (L): 600 – 2000 мм (с шагом 10 мм) Ширина (B): 160 – 1200 мм (с шагом 20 мм) Масса в заполненном состоянии: 824 г/м2 (без коллектора) Поверхность теплообмена: 1,067 м2/м2 Содержание воды: 0,39 л/м2 Мощность охлаждения: 83 Вт/м2 Допустимая темп. горячей воды: 60oC Рабочее давление: 4 бара Варианты подключения через быстроразъёмные муфты: 11, центральное подключение

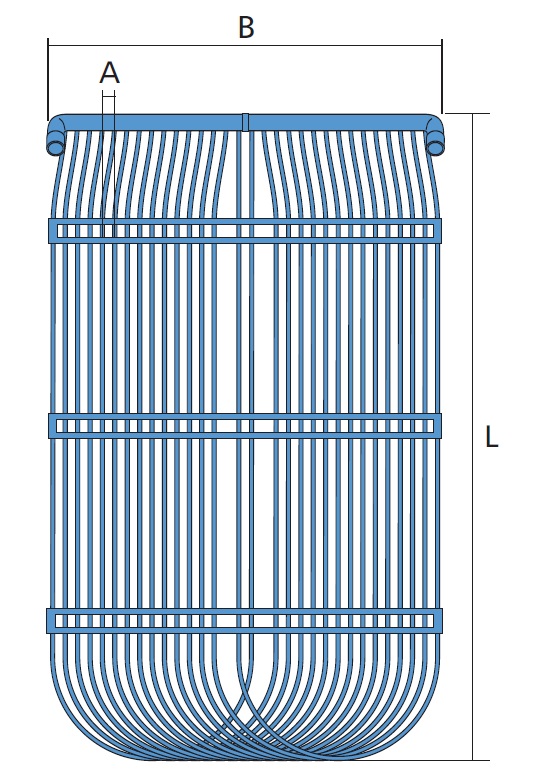

Капиллярный мат K.UM10
Область применения: Металлический кассетный потолок Материал: Сополимер полипропилена
Тип 3, DIN 8078Ø Коллектора: 20 x 2 мм Ø Капиллярной трубки: 3,35 x 0,5 мм Расстояние между
капиллярными трубками (A):
10 мм Длина (L): 600 – 2000 мм (с шагом 10 мм) Ширина (B): 160 – 1200 мм (с шагом 20 мм) Масса в заполненном состоянии: 824 г/м2 (без коллектора) Поверхность теплообмена: 1,067 м2/м2 Содержание воды: 0,39 л/м2 Мощность охлаждения: 83 Вт/м2 Допустимая темп. горячей воды: 60oC Рабочее давление: 4 бара Варианты подключения через быстроразъёмные муфты: 11, внешнее подключение
Тип капиллярных матов - Type K.S

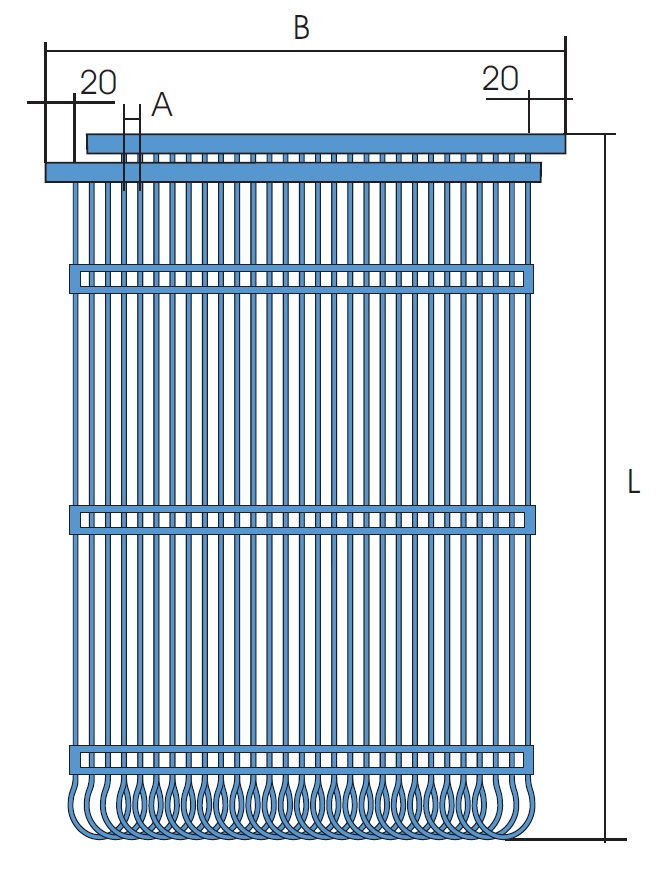

Капиллярный мат K.S10
Область применения: Металлический кассетный потолок
Оштукатуренный потолокМатериал: Сополимер полипропилена
Тип 3, DIN 8078Ø Коллектора: 20 x 2 мм Ø Капиллярной трубки: 3,35 x 0,5 мм Расстояние между
капиллярными трубками (A):
10 мм Длина (L): 750 – 6000 мм (с шагом 10 мм) Ширина (B): 170 – 1210 мм (с шагом 20 мм) Масса в заполненном состоянии: 824 г/м2 (без коллектора) Поверхность теплообмена: 1,067 м2/м2 Содержание воды: 0,39 л/м2 Мощность охлаждения: 83 Вт/м2 Допустимая темп. горячей воды: 60oC Рабочее давление: 4 бара Варианты подключения через быстроразъёмные муфты: 11, центральное подключение
20, левое подключение
02, правое подключение
00, без подключения

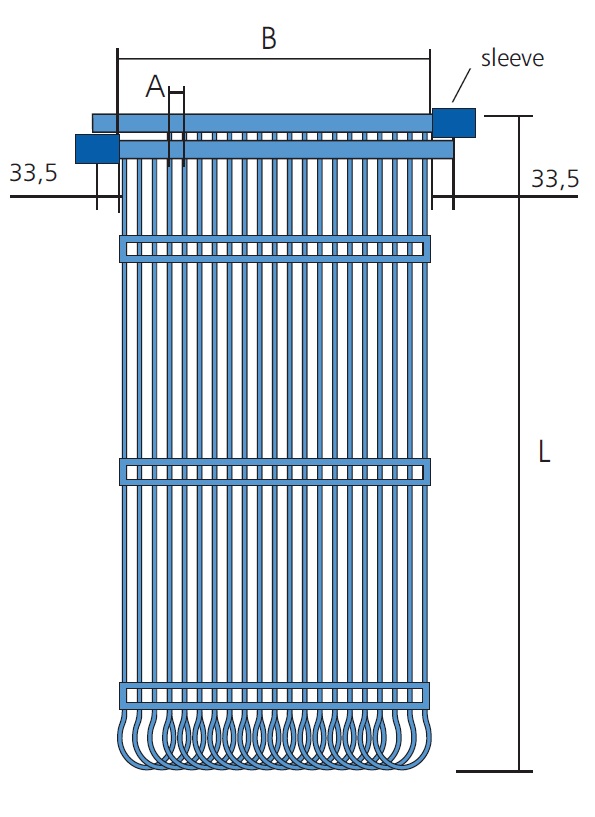

Капиллярный мат K.SK10
Область применения: Гипсокартонный потолок Материал: Сополимер полипропилена
Тип 3, DIN 8078Ø Коллектора: 20 x 2 мм Ø Капиллярной трубки: 3,35 x 0,5 мм Расстояние между
капиллярными трубками (A):
10 мм Длина (L): 750 – 6000 мм (с шагом 10 мм) Ширина (B): 230 – 430 мм (с шагом 60 мм) Масса в заполненном состоянии: 274 г/м2 (без коллектора) Поверхность теплообмена: 1,067 м2/м2 Содержание воды: 0,39 л/м2 Мощность охлаждения: 70 Вт/м2 Допустимая темп. горячей воды: 60oC Рабочее давление: 4 бара Варианты подключения через быстроразъёмные муфты: 00, без подключения, с муфтой
Капиллярный мат K.S15
Область применения: Оштукатуренный потолок
Теплый полМатериал: Сополимер полипропилена
Тип 3, DIN 8078Ø Коллектора: 20 x 2 мм Ø Капиллярной трубки: 3,35 x 0,5 мм Расстояние между
капиллярными трубками (A):
15 мм Длина (L): 750 – 6000 мм (с шагом 10 мм) Ширина (B): 175 – 1195 мм (с шагом 30 мм) Масса в заполненном состоянии: 562 г/м2 (без коллектора) Поверхность теплообмена: 0,71 м2/м2 Содержание воды: 0,27 л/м2 Мощность охлаждения: 80 Вт/м2 Допустимая темп. горячей воды: 60oC Рабочее давление: 4 бара Варианты подключения через быстроразъёмные муфты: 00, без подключения Тип капиллярных матов - Type K.G

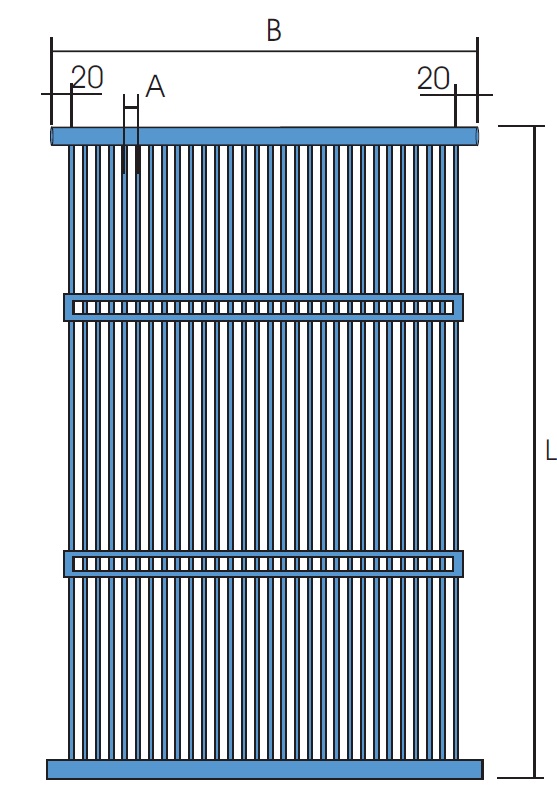

Капиллярный мат K.G10
Область применения: Металлический кассетный потолок Материал: Сополимер полипропилена
Тип 3, DIN 8078Ø Коллектора: 20 x 2 мм Ø Капиллярной трубки: 3,35 x 0,5 мм Расстояние между
капиллярными трубками (A):
10 мм Длина (L): 750 – 6000 мм (с шагом 10 мм) Ширина (B): 170 – 1200 мм (с шагом 10 мм) Масса в заполненном состоянии: 824 г/м2 (без коллектора) Поверхность теплообмена: 1,067 м2/м2 Содержание воды: 0,39 л/м2 Мощность охлаждения: 83 Вт/м2 Допустимая темп. горячей воды: 60oC Рабочее давление: 4 бара Варианты подключения через быстроразъёмные муфты: 11, внешнее подключение
20, подключение с одной стороны
00, без подключения

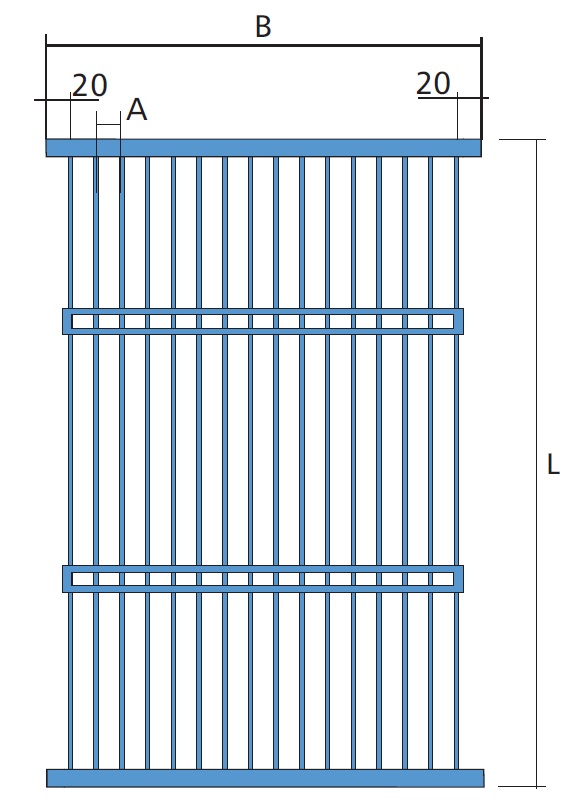

Капиллярный мат K.G20
Область применения: Гипсокартонный потолок
Теплый полМатериал: Сополимер полипропилена
Тип 3, DIN 8078Ø Коллектора: 20 x 2 мм Ø Капиллярной трубки: 3,35 x 0,5 мм Расстояние между
капиллярными трубками (A):
10 мм Длина (L): 750 – 6000 мм (с шагом 10 мм) Ширина (B): 170 – 1200 мм (с шагом 10 мм) Масса в заполненном состоянии: 412 г/м2 (без коллектора) Поверхность теплообмена: 0,533 м2/м2 Содержание воды: 0,19 л/м2 Мощность охлаждения: 45 Вт/м2 Допустимая темп. горячей воды: 60oC Рабочее давление: 4 бара Варианты подключения через быстроразъёмные муфты: 00, без подключения

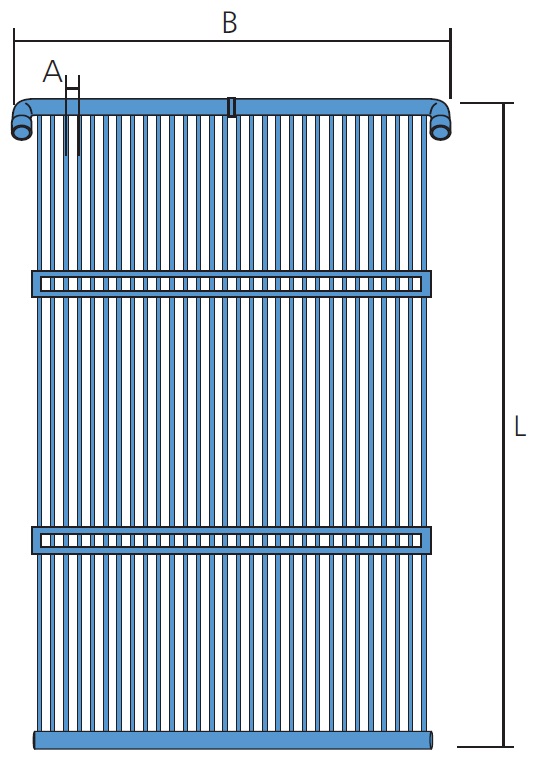

Капиллярный мат K.GM10
Область применения: Металлический кассетный потолок Материал: Сополимер полипропилена
Тип 3, DIN 8078Ø Коллектора: 20 x 2 мм Ø Капиллярной трубки: 3,35 x 0,5 мм Расстояние между
капиллярными трубками (A):
10 мм Длина (L): 600 – 2000 мм (с шагом 10 мм) Ширина (B): 155 – 1195 мм (с шагом 10 мм) Масса в заполненном состоянии: 824 г/м2 (без коллектора) Поверхность теплообмена: 1,067 м2/м2 Содержание воды: 0,39 л/м2 Мощность охлаждения: 83 Вт/м2 Допустимая темп. горячей воды: 60oC Рабочее давление: 4 бара Варианты подключения через быстроразъёмные муфты: 11, внешнее подключение

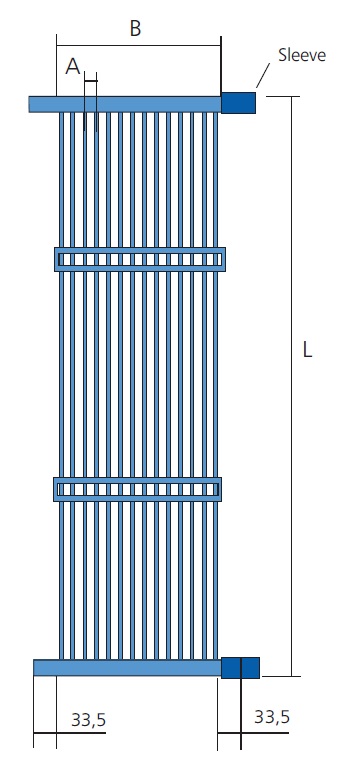

Капиллярный мат K.GK10
Область применения: Гипсокартонный потолок Материал: Сополимер полипропилена
Тип 3, DIN 8078Ø Коллектора: 20 x 2 мм Ø Капиллярной трубки: 3,35 x 0,5 мм Расстояние между
капиллярными трубками (A):
10 мм Длина (L): 750 – 6000 мм (с шагом 10 мм) Ширина (B): 230 – 430 мм (с шагом 10 мм) Масса в заполненном состоянии: 824 г/м2 (без коллектора) Поверхность теплообмена: 1,067 м2/м2 Содержание воды: 0,39 л/м2 Мощность охлаждения: 70 Вт/м2 Допустимая темп. горячей воды: 60oC Рабочее давление: 4 бара Варианты подключения через быстроразъёмные муфты: 00, без подключения, с муфтой

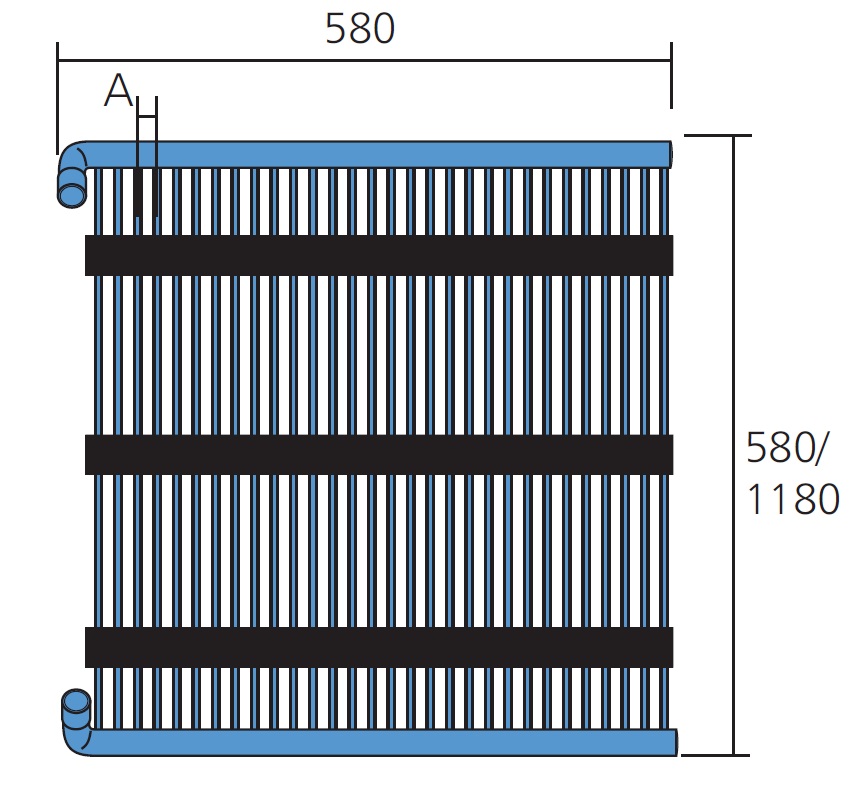

Капиллярный мат K.GS10
Область применения: Металлический кассетный потолок Материал: Сополимер полипропилена
Тип 3, DIN 8078Ø Коллектора: 20 x 2 мм Ø Капиллярной трубки: 3,35 x 0,5 мм Расстояние между
капиллярными трубками (A):
10 мм Длина (L): 580 или 1180 мм Ширина (B): 580 мм Масса в заполненном состоянии: 824 г/м2 (без коллектора) Поверхность теплообмена: 1,067 м2/м2 Содержание воды: 0,39 л/м2 Мощность охлаждения: 83 Вт/м2 Допустимая темп. горячей воды: 60oC Рабочее давление: 4 бара Варианты подключения через быстроразъёмные муфты: 20, левое подключение

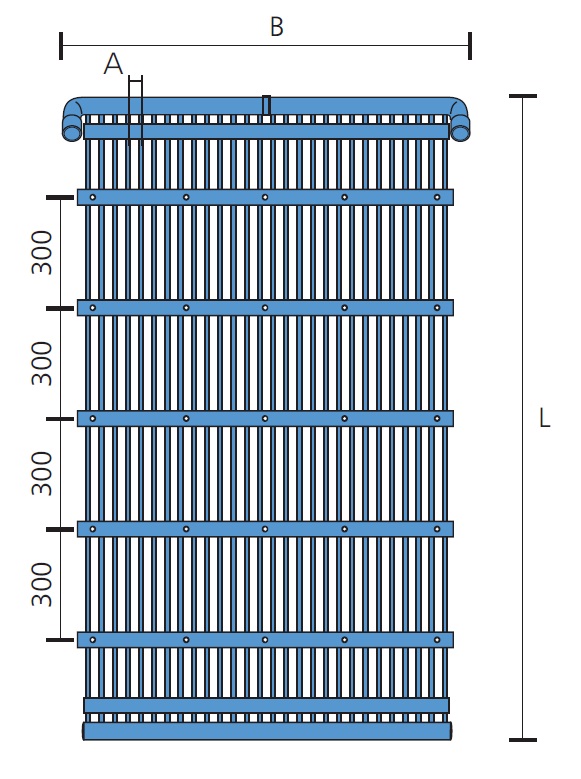

Капиллярный мат K.GG10
Область применения: Гипсокартонный потолок Материал: Сополимер полипропилена
Тип 3, DIN 8078Ø Коллектора: 20 x 2 мм Ø Капиллярной трубки: 3,35 x 0,5 мм Расстояние между
капиллярными трубками (A):
10 мм Длина (L): 600 – 2000 мм (с шагом 10 мм) Ширина (B): 155 – 1195 мм (с шагом 10 мм) Масса в заполненном состоянии: 824 г/м2 (без коллектора) Поверхность теплообмена: 1,067 м2/м2 Содержание воды: 0,39 л/м2 Мощность охлаждения: 70 Вт/м2 Допустимая темп. горячей воды: 60oC Рабочее давление: 4 бара Варианты подключения через быстроразъёмные муфты: 11, внешнее подключение

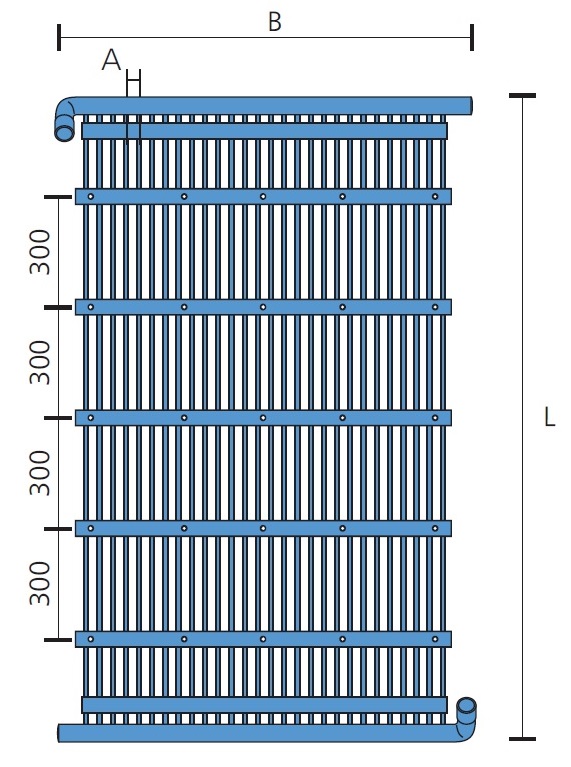

Капиллярный мат K.GT10
Область применения: Гипсокартонный потолок Материал: Сополимер полипропилена
Тип 3, DIN 8078Ø Коллектора: 20 x 2 мм Ø Капиллярной трубки: 3,35 x 0,5 мм Расстояние между
капиллярными трубками (A):
10 мм Длина (L): 600 – 2000 мм (с шагом 10 мм) Ширина (B): 155 – 1195 мм (с шагом 10 мм)
160 – 1200 мм (с шагом 10 мм)
Масса в заполненном состоянии: 824 г/м2 (без коллектора) Поверхность теплообмена: 1,067 м2/м2 Содержание воды: 0,39 л/м2 Мощность охлаждения: 70 Вт/м2 Допустимая темп. горячей воды: 60oC Рабочее давление: 4 бара Варианты подключения через быстроразъёмные муфты: 11, внешнее подключение
20, подключение с одной стороны
Тип капиллярных матов - Type P.V

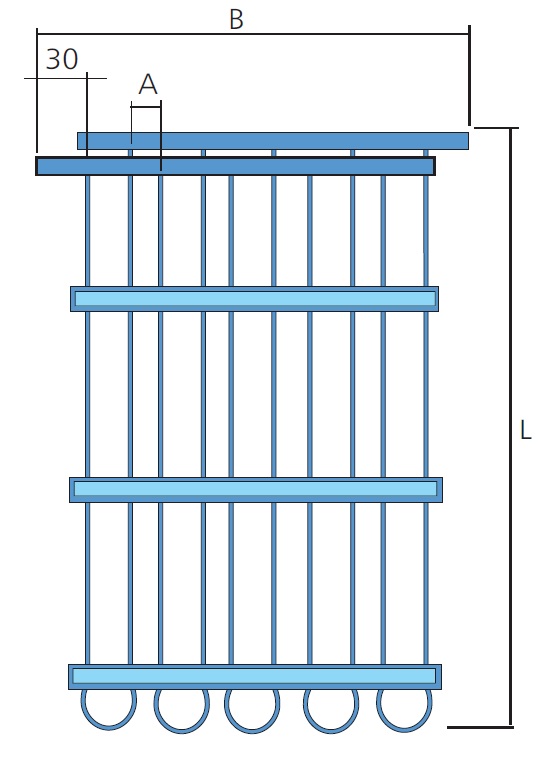

Капиллярный мат P.VS30
Область применения: Теплый пол
Бетонные перекрытияМатериал: Сополимер полипропилена
Тип 3, DIN 8078Ø Коллектора: 20 x 3,4 мм Ø Капиллярной трубки: 4,5 x 0,8 мм Расстояние между
капиллярными трубками (A):
30 мм Длина (L): 750 – 6000 мм (с шагом 10 мм) Ширина (B): 450 – 1170 мм (с шагом 60 мм)
Масса в заполненном состоянии: 479 г/м2 (без коллектора) Поверхность теплообмена: 0,45 м2/м2 Содержание воды: 0,21 л/м2 Мощность охлаждения: 80 Вт/м2 Допустимая темп. горячей воды: 80oC Рабочее давление: до 20 бар Варианты подключения через быстроразъёмные муфты: 00, без подключения

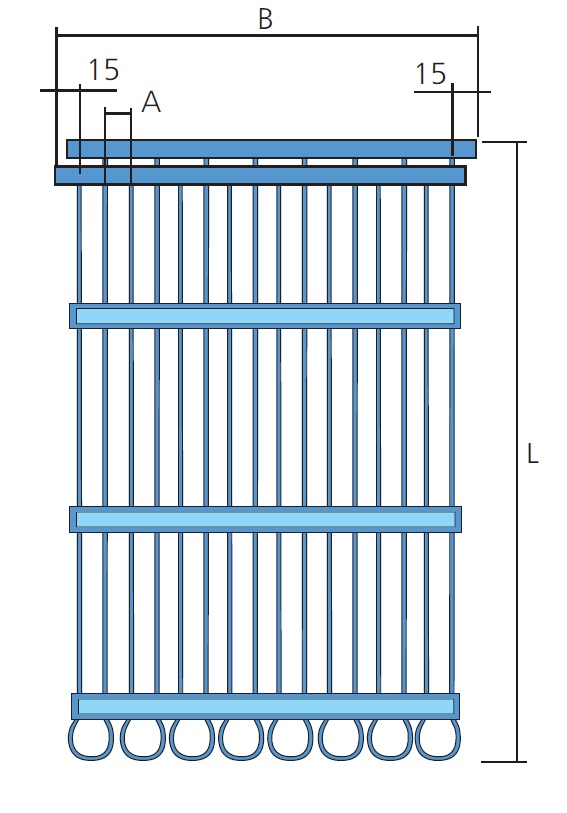

Капиллярный мат P.VS20
Область применения: Оштукатуренный потолок
Теплый полМатериал: Сополимер полипропилена
Тип 3, DIN 8078Ø Коллектора: 20 x 3,4 мм Ø Капиллярной трубки: 4,5 x 0,8 мм Расстояние между
капиллярными трубками (A):
20 мм Длина (L): 750 – 6000 мм (с шагом 10 мм) Ширина (B): 260 – 1180 мм (с шагом 40 мм)
Масса в заполненном состоянии: 719 г/м2 (без коллектора) Поверхность теплообмена: 0,68 м2/м2 Содержание воды: 0,32 л/м2 Мощность охлаждения: 80 Вт/м2 Допустимая темп. горячей воды: 80oC Рабочее давление: до 20 бар Варианты подключения через быстроразъёмные муфты: 00, без подключения

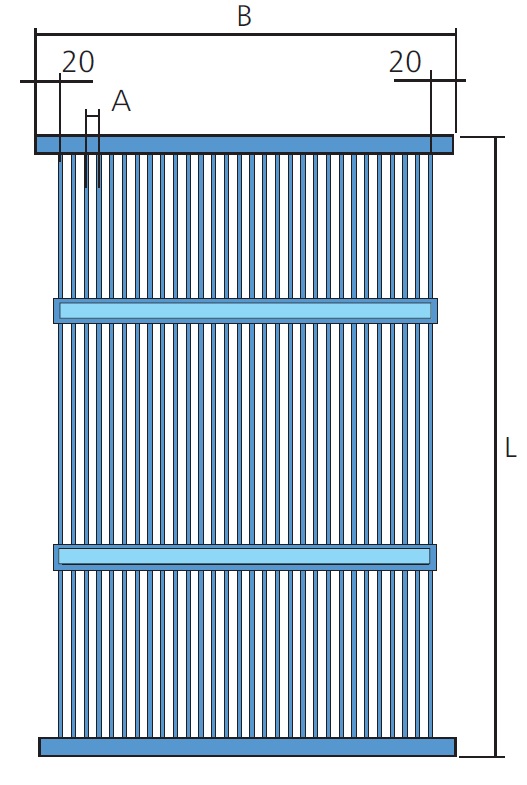

Капиллярный мат P.VG10
Область применения: Земляной коллектор
Бетонные перекрытияМатериал: Сополимер полипропилена
Тип 3, DIN 8078Ø Коллектора: 20 x 3,4 мм Ø Капиллярной трубки: 4,5 x 0,8 мм Расстояние между
капиллярными трубками (A):
10 мм Длина (L): 750 - 6000 мм (с шагом 10 мм) Ширина (B): 410 – 1200 мм (с шагом 10 мм)
Масса в заполненном состоянии: 1438 г/м2 (без коллектора) Поверхность теплообмена: 1,357 м2/м2 Содержание воды: 0,64 л/м2 Мощность охлаждения: 80 Вт/м2 Допустимая темп. горячей воды: 80oC Рабочее давление: до 20 бар Варианты подключения через быстроразъёмные муфты: 00, без подключения

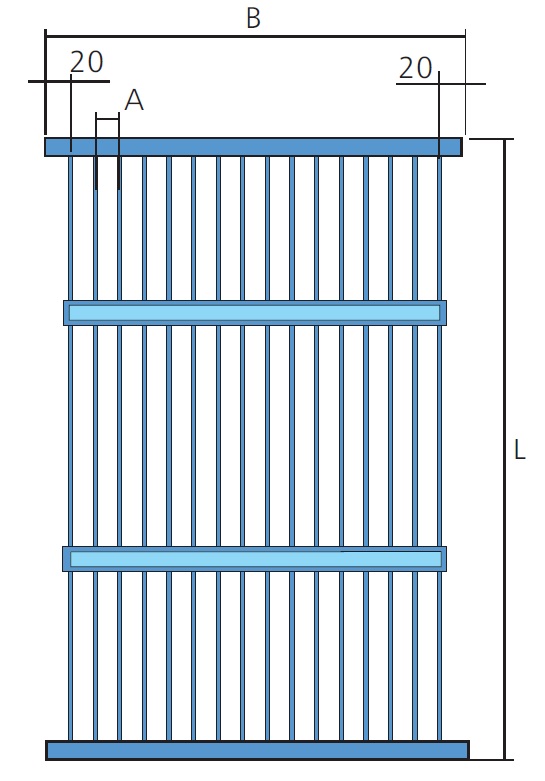

Капиллярный мат P.VG20
Область применения: Оштукатуренный потолок
Теплый пол
Бетонные перекрытияМатериал: Сополимер полипропилена
Тип 3, DIN 8078Ø Коллектора: 20 x 3,4 мм Ø Капиллярной трубки: 4,5 x 0,8 мм Расстояние между
капиллярными трубками (A):
20 мм Длина (L): 750 - 6000 мм (с шагом 10 мм) Ширина (B): 240 – 1200 мм (с шагом 20 мм)
Масса в заполненном состоянии: 719 г/м2 (без коллектора) Поверхность теплообмена: 0,678 м2/м2 Содержание воды: 0,32 л/м2 Мощность охлаждения: 80 Вт/м2 Допустимая темп. горячей воды: 80oC Рабочее давление: до 20 бар Варианты подключения через быстроразъёмные муфты: 00, без подключения

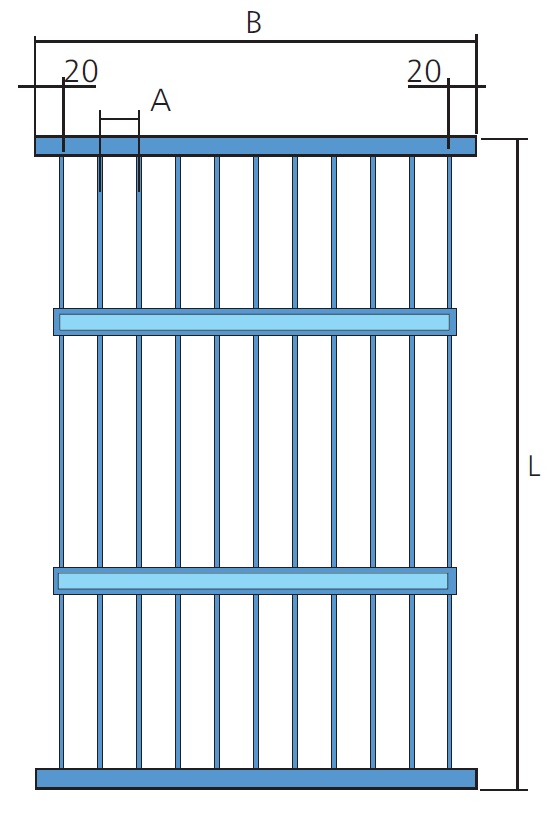

Капиллярный мат P.VG30
Область применения: Теплый пол
Бетонные перекрытияМатериал: Сополимер полипропилена
Тип 3, DIN 8078Ø Коллектора: 20 x 3,4 мм Ø Капиллярной трубки: 4,5 x 0,8 мм Расстояние между
капиллярными трубками (A):
30 мм Длина (L): 750 – 6000 мм (с шагом 10 мм) Ширина (B): 460 – 1200 мм (с шагом 30 мм)
Масса в заполненном состоянии: 479 г/м2 (без коллектора) Поверхность теплообмена: 0,452 м2/м2 Содержание воды: 0,211 л/м2 Мощность охлаждения: 80 Вт/м2 Допустимая темп. горячей воды: 80oC Рабочее давление: до 20 бар Варианты подключения через быстроразъёмные муфты: 00, без подключения
Тип капиллярных матов - Type P.NS/FS

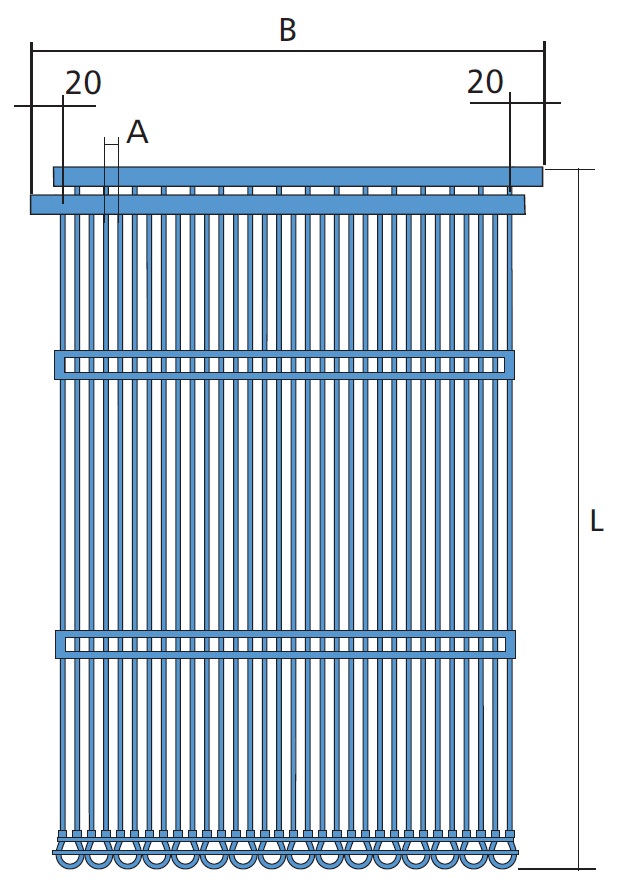

Капиллярный мат P.NS15
Область применения: Оштукатуренный потолок
Теплый полМатериал: Сополимер полипропилена
Тип 3, DIN 8078Ø Коллектора: 20 x 3,4 мм Ø Капиллярной трубки: 3,35 x 0,7 мм Расстояние между
капиллярными трубками (A):
15 мм Длина (L): 750 – 6000 мм (с шагом 10 мм) Ширина (B): 205 – 1195 мм (с шагом 30 мм)
Масса в заполненном состоянии: 543 г/м2 (без коллектора) Поверхность теплообмена: 0,68 м2/м2 Содержание воды: 0,20 л/м2 Мощность охлаждения: 80 Вт/м2 Допустимая темп. горячей воды: 80oC Рабочее давление: до 20 бар Варианты подключения через быстроразъёмные муфты: 00, без подключения

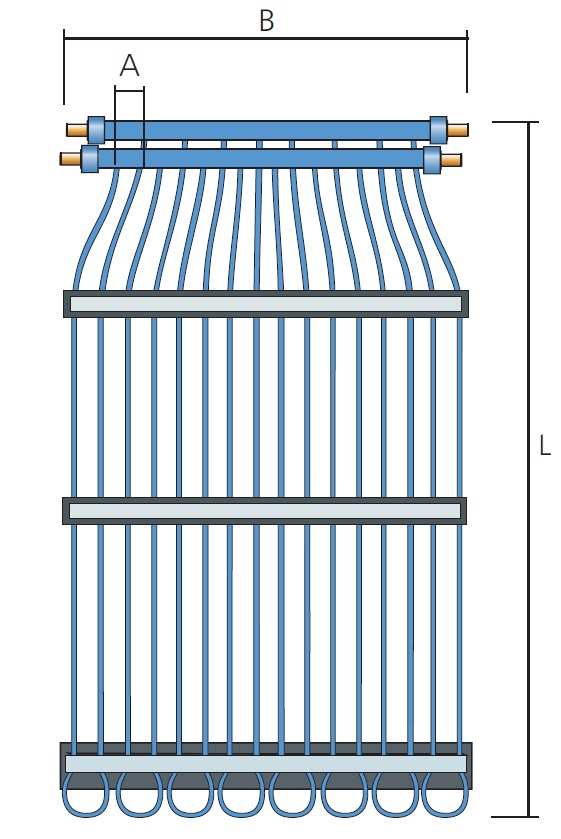

Капиллярный мат P.FS20
Область применения: Теплый пол Материал: Сополимер полипропилена
Тип 3, DIN 8078Ø Коллектора: 20 x 3,4 мм Ø Капиллярной трубки: 4,5 x 0,8 мм Расстояние между
капиллярными трубками (A):
20 мм Длина (L): 1000 – 6000 мм (с шагом 200 мм) Ширина (B): 300 или 600 мм
Масса в заполненном состоянии: 719 г/м2 (без коллектора) Поверхность теплообмена: 0,68 м2/м2 Содержание воды: 0,32 л/м2 Мощность охлаждения: 80 Вт/м2 Допустимая темп. горячей воды: 80oC Рабочее давление: до 20 бар Варианты подключения через быстроразъёмные муфты: 4 выхода под пресс-фитинги
Тип капиллярных матов - Type B.G

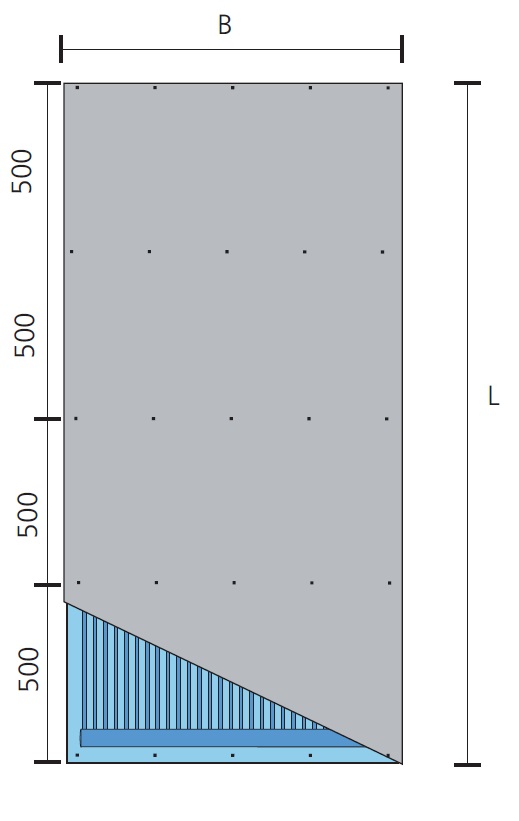

Капиллярный мат B.GK12.1
Область применения: Гипсокартонный потолок Материал: Лист гипсокартона 12,5 мм
Капиллярный мат
Прессованный пенопласт 30 ммØ Коллектора: 20 x 2 мм Ø Капиллярной трубки: 3,35 x 0,5 мм Расстояние между
капиллярными трубками (A):
10 мм Длина (L): 1500/2000 мм Ширина (B): 600 мм
Масса в заполненном состоянии: 14 кг Поверхность теплообмена: 1,2 м2/м2 Содержание воды: 0,46 л/м2 Мощность охлаждения: 76 или 64 Вт/м2 Мощность нагрева: 150 или 135 Вт/м2 Допустимая темп. горячей воды: 45oC Рабочее давление: 4 бара Варианты подключения через быстроразъёмные муфты: 11, внешнее подключение

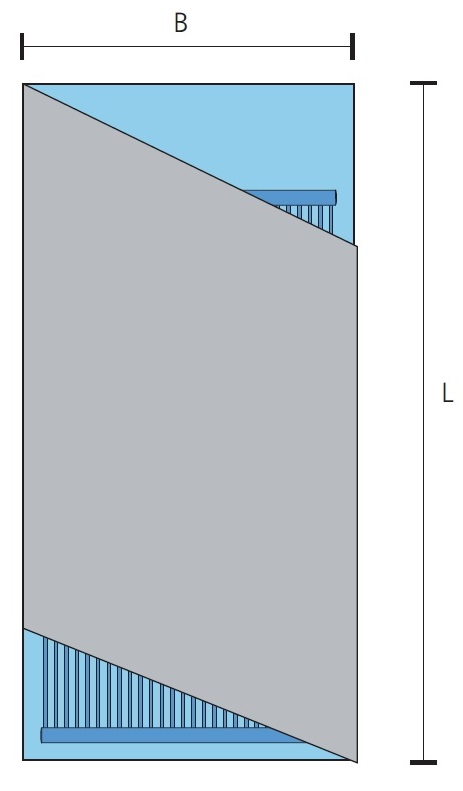

Капиллярный мат B.GK12.2
Область применения: Гипсокартонные стены Материал: Лист гипсокартона 12,5 мм
Капиллярный мат
Прессованный пенопласт 30 ммØ Коллектора: 20 x 2 мм Ø Капиллярной трубки: 3,35 x 0,5 мм Расстояние между
капиллярными трубками (A):
10 мм Длина (L): 2600 мм Ширина (B): 600 мм
Масса в заполненном состоянии: 17,8 кг Поверхность теплообмена: 1,2 м2/м2 Содержание воды: 0,46 л/м2 Мощность охлаждения: 76 или 49 Вт/м2 Мощность нагрева: 150 или 96 Вт/м2 Допустимая темп. горячей воды: 45oC Рабочее давление: 4 бара Варианты подключения через быстроразъёмные муфты: 11, внешнее подключение
