Описание системы

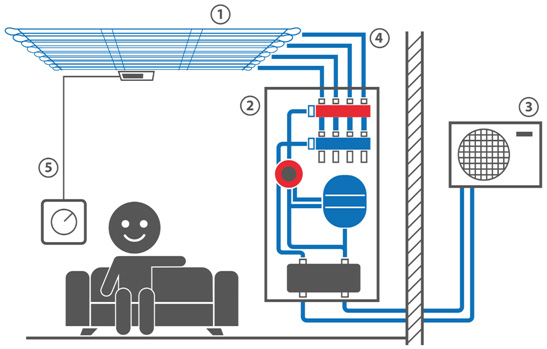

Основные элементы Системы Холодных Потолков Аквилон.
1. Капиллярные маты
2. Гидравлический узел
3. Наружный блок - чиллер
4. Полипропиленовые трубопроводы
5. Защитная и регулирующая автоматика
1. Капиллярные Маты
Полипропиленовые капиллярные маты состоят из тонких капиллярных трубок диаметром 3,35 x 0,5 мм или 4,5 x 0,8 мм.
Расстоянием между капиллярами 10, 15 или 20 мм. Капилляры с двух сторон впаяны в полипропиленовые трубы диаметром 20 х 2,0 мм или 20 x 3,4 мм, которые являются подающими и сборными коллекторами.
Благодаря очень частому расположению капилляров, температура распределяется равномерно на всей площади охлаждаемой или обогреваемой поверхности.
2. Гидравлический Узел
Гидравлический узел разделяет систему на два независимых гидравлических контура:
- Внутренний контур заполнен дистиллированной водой с температурой 16-18 °С.
- Наружный контур заполнен антифризом - смесью воды и пропилен-гликоля с температурой 7-12°С.
Гидравлический узел состоит из следующих элементов:
- - распределительный коллектор;
- - теплообменник из нержавеющей стали;
- - насос с частотным регулированием;
- - расширительный бак;
- - запорно-регулирующая арматура.
3. Наружный блок – Чиллер
Чиллер является основным источником холода в системе. Внешне он ничем не отличается от наружного блока обыкновенного кондиционера, а основное его отличие в том, что чиллер готовит холодную воду - антифриз, а не фреон.Если в здании существует центральная система холодоснабжения, то Система Холодных Потолков подключается к ней напрямую. Необходимость в индивидуальной холодильной машине при этом отпадает, что значительно снижает стоимость Системы для заказчика.4. Полипропиленовые Трубопроводы
Все элементы Системы соединены полипропиленовыми трубопроводами, муфтами, фитингами и различной запорной и регулирующей арматурой.
Большинство соединений в Системе паяные, включая эксклюзивную пайку самих полипропиленовых матов, запатентованную BeKa Heiz- und Kuehlmatten GmbH. Гарантия на соединения от производителя - 15 лет.
Высокая прочность паяных соединений и срок эксплуатации полипропилена 50 лет, делают систему исключительно долговечной и надёжной.
5. Защитная и регулирующая автоматика
В качестве дополнительной защиты от образования конденсата на охлаждающих поверхностях применяются датчики точки росы и конверторы.
Элементы защитной автоматики были, также разработаны изобретателем Системы Холодных Потолков Дональдом Хербстом в процессе совершенствования Системы.

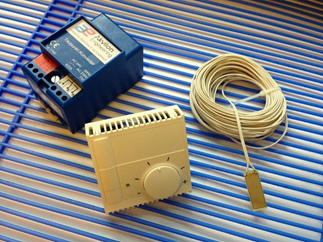

Для индивидуальной регулировки температуры в помещении устанавливаются комнатные регуляторы. Пользователь может выставить комфортную для себя температуру в помещении. Управление Системой очень просто интегрируется в систему «Умный Дом».
Принцип действия
Система Холодных Потолков Akvilon основана на простом физическом процессе. В природе это называется - лучистый теплообмен. Мы каждый день испытываем влияние лучистой энергии солнца, но редко осознаем, как ощущается физически данный природный процесс.

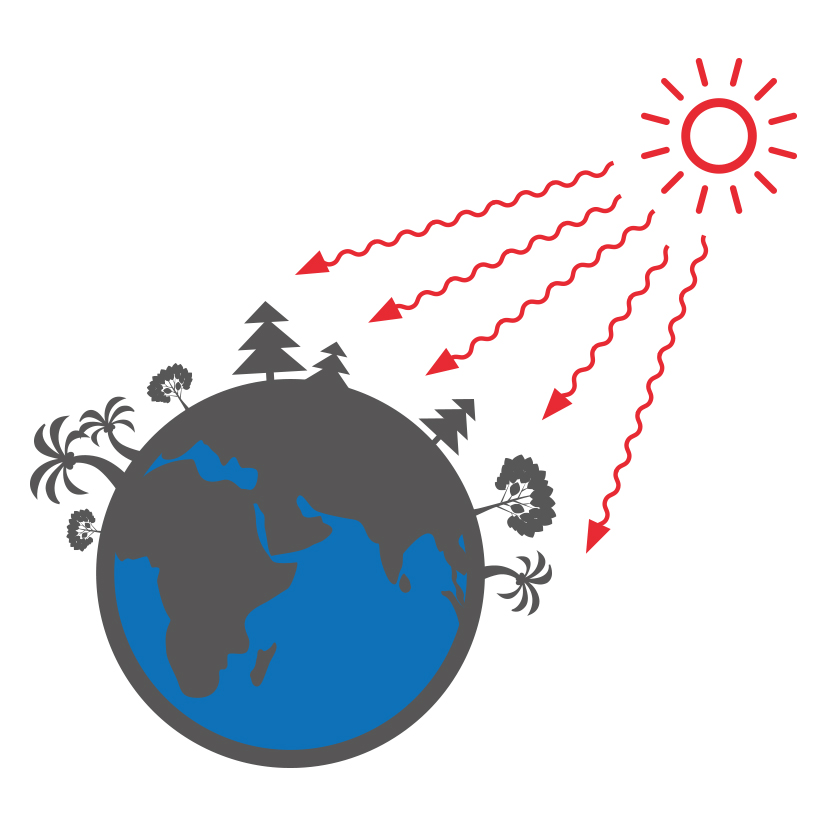

Благодаря лучистой энергии солнца, появилась вся жизнь на Земле. Все объекты окружающего нас мира - это источники и одновременно поглотители теплового излучения - лучистой энергии. Теплообмен - это один из важнейших механизмов сохранения теплового равновесия в природе.Солнце нагревает своими лучами поверхность земли, и от неё уже нагревается воздух. Тепла может быть много или мало, если много, то нам жарко, мало – мы чувствуем холод.
Лучистый теплообмен – это процесс передачи тепла непосредственно от более нагретой поверхности к менее нагретой без участия воздуха, как промежуточного теплоносителя.
Конвекция – это процесс передачи тепла от объекта к объекту при помощи воздушных потоков.
Таким образом, тепло солнца – это лучистая составляющая теплового баланса человека, а ветер – это конвекционная составляющая. И чем более холодный и сильный ветер, и чем меньше при этом тепла солнца, тем менее комфортной для человека становится такая окружающая среда.
Максимально использовать преимущества лучистого теплообмена - основная идея поверхностных систем охлаждения и обогрева, и Системы Холодных Потолков Akvilon в частности. При этом не комфортная конвекционная составляющая сводится к минимуму.

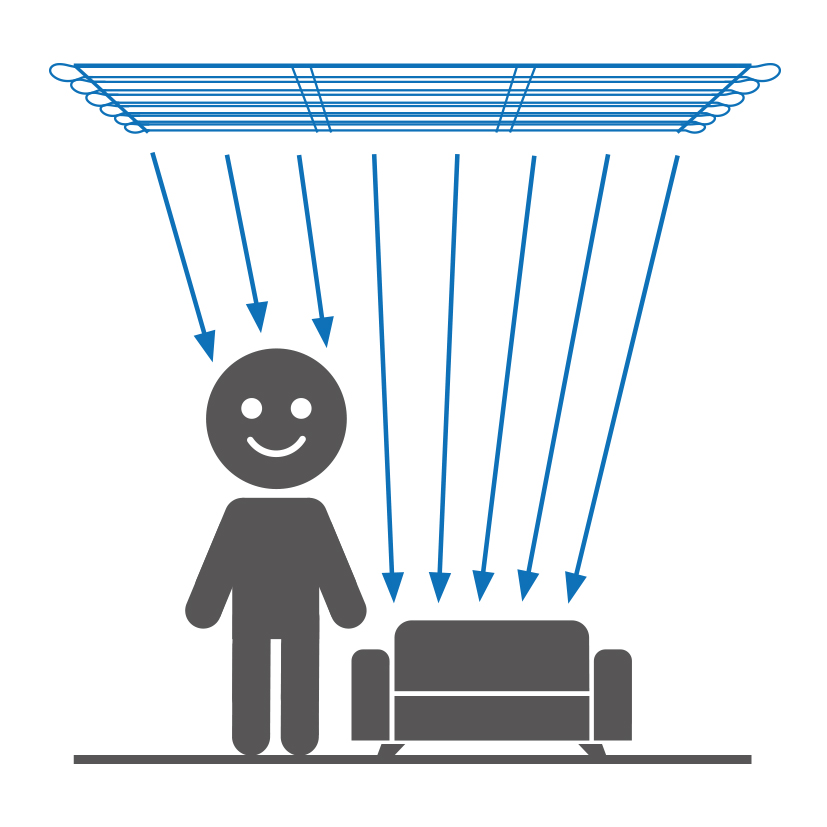

Лучистые системы охлаждения не используют воздух, а охлаждают непосредственно все предметы и поверхности в помещении, в том числе и поверхность тела человека. При этом их работа абсолютно не заметна. А охлаждение воздуха является лишь следствием охлаждения поверхностей в помещении.
Используя принцип лучистого теплообмена в системах кондиционирования, мы получаем уникальное ощущение комфортной естественный прохлады в помещении. При этом до 80% теплопередачи приходится на лучистую составляющую и только 20% на конвекцию.Традиционные системы кондиционирования, к которым мы привыкли - конвекционные, в них полностью отсутствует лучистая составляющая. Они должны перемещать большие объёмы холодного воздуха для того, чтобы снизить температуру в помещении. Это избыточное движение воздуха человек и ощущает, как сквозняк.
Преимущества
Стоимость
Средняя стоимость Системы «под ключ» составляет ориентировочно 200 - 250 € за м². Если в здании имеется центральная система холодоснабжения и индивидуальный чиллер не нужен, то стоимость будет составлять около 150 - 200 € за м². В стоимость Системы входит:
- Проектные работы;
- Поставка капиллярных матов, чиллера и всех необходимых комплектующих;
- Монтаж капиллярных матов, прокладка труб, сборка гидравлического узла и установка чиллера;
- Пуско-наладочные работы.
Подробная спецификация и окончательная стоимость Системы предоставляется после выполнения расчётов и проектных работ.
История создания
В 1980-е годы немецкий инженер Дональд Хербст работал над поиском нового энергоэффективного решения в области контроля температуры и влажности в помещениях.
Свою основную идею капилляров Хербст взял из строения кровеносной системы человека и структуры листьев растений.
В результате им был разработан полипропиленовый мат с идеально подобранными диаметрами трубок и расстояниями между ними, для достижения максимальной эффективности теплопередачи.
Капиллярно-трубчатая система была представлена Дональдом Хербстом в Германии в 1985 году под брендом «KaRo» (с нем. Kapillar Rohr – капиллярная трубка). В следующем же году капиллярные маты были смонтированы на потолках и стенах в крупном здании Weber Bank в Берлине.
Эксперимент оказался успешным, технологию признали и стали развивать и усовершенствовать. Новая капиллярно-трубчатая система стала символом комфортного и энергоэффективного кондиционирования и отопления.
Производство
В 1996 Дональд Хербст объединил активы KaRo с компанией BeKa Heiz- und Kühlmatten GmbH. Производственные мощности были преобразованы и усилены, а сам изобретатель продолжил свою деятельность по разработке капиллярных матов и автоматики к ним.
В 2011 году бренд KaRo отметил свой 25-летний юбилей. Главный офис и производство компании BeKa Heiz- und Kühlmatten GmbH по-прежнему находятся в Берлине (Германия).
Производство оснащено уникальным современным оборудованием, разработанным под контролем изобретателя специально для BeKa Heiz- und Kühlmatten.
.jpg)
На сегодняшний день компания имеет более 100 партнёров по всему миру. Международная политика развития компании BeKa - выбирать надёжных партнёров-инсталляторов на региональных рынках, которые гарантируют качество исполнения полного комплекса работ по установке капиллярно-трубчатой системы в своём регионе, а не открывать торговые представительства.
Завод-производитель ежегодно отгружает более 200 000 м² капиллярных матов своим партнёрам по всему миру.
F.A.Q.
-
1. Может ли на Холодном потолке появиться конденсат?
Появление конденсата на потолке или его намокание полностью исключено благодаря двум факторам:
- В системе используется вода с температурой 16-18°C, что выше температуры «точки росы» для нашего региона в среднем на 4-6°C.
- В качестве дополнительной защиты устанавливаются датчики точки росы, которые отключают систему в случае резкого повышения влажности в помещении.
2. Чем грозит повреждение капиллярного мата при завершённой отделке?
Если вдруг случилось так, что в процессе ремонта Вы по неосторожности проткнули капиллярный мат, находящийся под отделкой, то ничего страшного не случится. Сами капилляры очень тонкие и воды в матах в среднем всего около 200 мл. (один стакан) на м². Повреждённый капилляр можно изолировать и запаять, и это никак не скажется на общей мощности охлаждения помещения.
3. Можно ли смонтировать СХП без проекта?
Установка СХП без проектирования невозможна технически, так как под каждый объект необходимы индивидуальный расчёт тепловых нагрузок, гидравлический расчёт и раскладка капиллярных матов. Также, обязательно совмещение СХП с дизайн-проектом потолков, потолочных светильников, электрики и других инженерных систем.
4. Сколько стоит Система Холодных Потолков?
Средняя стоимость Системы «под ключ» составляет ориентировочно 200-250 €/м². Если в здании имеется центральная система холодоснабжения и индивидуальный чиллер не нужен, то стоимость будет составлять около 150-200 €/м². В стоимость Системы входит:
- Проектные работы;
- Поставка капиллярных матов, чиллера и всех необходимых комплектующих;
- Монтаж капиллярных матов, прокладка труб, сборка гидравлического узла и установка чиллера;
- Пуско-наладочные работы.
Подробная спецификация и окончательная стоимость Системы предоставляется после выполнения расчётов и проектных работ.
5. Какова минимальная толщина штукатурки, покрывающая капиллярные маты?
Капиллярные маты достаточно покрывать слоем штукатурки не более 10-12 мм. Данная толщина обеспечивает оптимальное сочетание жёсткости и теплопроводности слоя штукатурки.
6. Выполняет ли Ваша компания отделочные работы?
Наша компания специализируется на инженерных системах зданий и не выполняет отделочные работы.
7. Экономят ли Холодные Потолки электричество?
В процессе эксплуатации СХП экономит до 30% электроэнергии по сравнению с обычными системами кондиционирования.
8. Можно ли использовать точечные светильники совместно с СХП?
Да, можно использовать точечные светильники диаметром до 15 см. Тонкие капилляры раздвигаются в местах установки светильников, как показано на фото.
9. Можно ли использовать Холодные Потолки для обогрева?
В холодное время года капиллярные маты можно использовать для обогрева. При этом в них подаётся тёплая вода 27-30°С. При таких невысоких температурах теплоносителя не создаётся ощущение перегрева, а благодаря большой площади поверхности сохраняется необходимая мощность.
10. Какого обслуживания требует Система Холодных Потолков в процессе эксплуатации?
Капиллярные маты и другие элементы внутреннего контура не требуют обслуживания. Периодического сервиса - 2 раза в год, требует только наружный блок системы-чиллер.
11. Можно ли интегрировать СХП в систему «Умный дом»?
Управлять СХП через систему «Умный дом» гораздо проще, чем традиционными кондиционерами. Для СХП не требуется установка дополнительных шлюзов и адаптеров.
12. Для помещений какой площади актуально применение СХП?
От 100 м² при применении индивидуального чиллера. От 50 м² при наличии центральной системы холодоснабжения здания.
13. Можно ли применять СХП с натяжными потолкам?
Нет, так как натяжной потолок сделан из теплоизолирующих материалов.
14. Можно ли применять СХП в деревянных домах?
Да, можно. Открытым способом или в штукатурке.
15. У Вас на сайте много видов матов, какие мне выбрать?
Тип и размеры матов подбирают наши инженеры-проектировщики при расчёте Системы. Большой ассортимент видов и назначения капиллярных матов, предлагаемых заводом-изготовителем, помогает им максимально гибко подходить к проектированию самых различных конфигураций помещений.
